испытательное оборудование счетчика энергии 450V, оборудование для испытаний электрического счетчика лаборатории

Одиночный & трехфазный Суд MCTB20B теста метра

Технические параметры

Особенности

1) Технология PWM (широтной модуляции ИМПа ульс)

2) Модульное проектирование позволяет подгонянным конфигурациям на оборудовании и программном обеспечении, дружественных к клиент

3) Выполните все основные тесты как подогрев, испытание на ползучесть, тест начала, основные ошибки, стандартное отклонение и etc.

4) Выполните проверку шкалы с линией времени ИМПа ульс считая & со значением KWH

5) Режим тестов: Полн-автоматическая, или ручная операция экраном касания ручного контроля (MCU)

6) Способный для того чтобы испытать все типы одиночной фазы и трехфазных механических метров, метров электроники, CT/PT

    управляемый метр, умный метр, метр тесной связи, и etc…

7) Дисплей вычисления ошибки с кнопками сброса на каждом положении метра

8) Гибкий быстрый прибор соединителя (QCD) для удобного перестроения от трехфазного метра

    к метру одиночной фазы

9) Поиск & захват черной метки для диска вращения

10) Способный для того чтобы откалибрировать метры механических или электроники с различной константой в то же время

11) Сильное программное обеспечение ПК для данных анализируя, воспроизведения формы волны и экспортирования подробного отчета

12) Всеобщий входной сигнал штрихкода, и само-определенный поддержками штрихкод

13) Умные решения для тарировки с updatable программным обеспечением

14) Временное хранение данных для более последней продолжаемой тарировки

15) Показатели теста сохраняют в базе данных с форматом MDB или другим необходимым форматом

16) Откалибрируйте параметры включая напряжение тока, течение каждого участка, участок/разницу в участка,

      активный/реактивный/кажущаяся мощность каждого участка, полные активное/реактивный/кажущаяся мощность, полный фактор силы,

      частота, etc. с дисплеем в реальном времени диаграммы вектора

17) Гармоничный тест 2-40 раз и анализ/дисплей гармоники

18) С объектами для того чтобы испытать явный максимальный спрос записанный в метрах и унести тест регистра

      (клиент должен обеспечить комуникационный протокол метра для этой функции)

19) функция Само-испытания для полностью силы участков, полной стабильности силы, симметрии напряжения тока 3 участков и течения

20) Программное обеспечение ПК (сообщение RS232) может осуществить функцию соединения интерфейса MIS чистую, может легко

      подъем в будущем при необходимости

21) Защита: настоящая открыт-цепь, короткое замыкание и неисправности напряжения тока, автоматическая защита & автоматическое восстановление

22) Начало & кнопка стоп на источнике питания

23) Света сигнала тревоги установленные поверх источника питания

24) Могут быть независимые набор & выход каждого напряжения тока участка & настоящие, фазовый угол

MTB состоя из:

1) Трехфазный метр стандарта ссылки

2) Трехфазный источник питания

3) Метр устанавливая шкафы

4) MCU (ручные блок управления, деятельность экрана касания)

5) Головки развертки

6) Обработка ошибки & система вычисления & индикации

7) Программное обеспечение ПК, ПК, принтер, etc…

Технические данные

Трехфазный источник питания

Другие особенности

1) С предохранением от короткого замыкания и перегрузки в цепи напряжения тока

2) С предохранением от открытой цепи и перегрузки в токовой цепи

3) С дисплеем для того чтобы показать рабочие диапазоны и пункты нагрузки и индикацию недостатка в случае ненормальности

4) С цепью настоящих обеспечения ВКЛЮЧЕНО-ВЫКЛЮЧЕНО & напряжения тока

5) Все части включая напряжение тока/настоящий метр стандарта источника и ссылки установленные в закрытом шкафе

6) С вентиляцией и охлаждающим вентилятором для отпуска жары

7) С замками на передних и задних боковых дверях для защиты

8) Парадный вход со стеклянным окном для того чтобы увидеть дисплей экрана касания и стандартного дисплея метра

9) Линия времени: 1 | 9999s

10) Изоляция между цепью напряжения тока против токовой цепи, между цепями против земли: ≥ 5MΩ

11) Электропитание: 240V или 3×240V/415V±10%, 50/60Hz±10%

12) Внешние условия: Температура 50 c | 400 c

13) Относительная влажность: до 90%

Трехфазный метр ссылки

1. Класс точности: 0,05 или 0,02

2. Измеряя ряды & точность

3. Выход ИМПа ульс

Выход импульса энергии

Частота импульса: FH=CH.P/3600 (HZ); FL=FH/10000 (HZ)

Уровень выхода: TTL

Таблица константы (для каждых внутреннего напряжения тока/настоящего ряда)

4. Дисплей (6 чисел): напряжение тока, настоящий, активное/реактивное/кажущаяся мощность, фактор силы, фазовый угол, частота,

    форма волны, диаграмма вектора, гармоничный анализ… etc

5. Интерфейс: RS-232 и/или RS-485

6. Электропитание: 240V±15%, 50Hz/60HZ±5%, расход энергии: | 20VA

7. Рабочая Среда

    Температура: 50 C | 400 C^; Относительная влажность: газы ≤ 90% безгремучертутные

8. вес: | 7.5kgs

Конфигурации шкафа метра

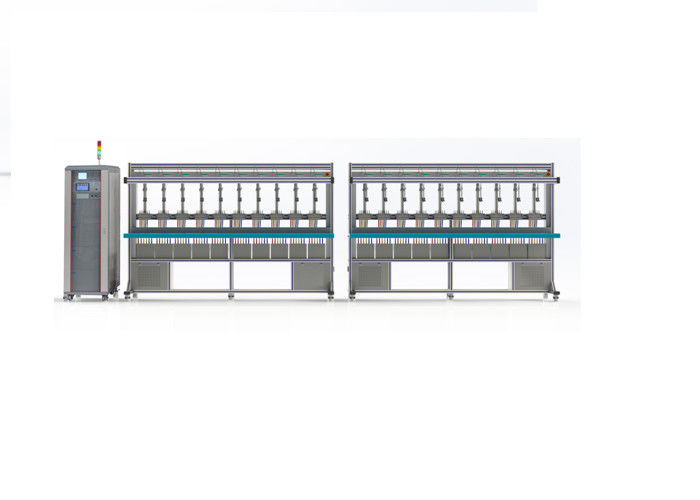

Трехфазные шкафы теста (20 положений, 2 шкафа, одна строка)

Трехфазный шкаф теста

Количество положений: 20 (6, 8,10, 12, 16, 32, 40 также доступные для варианта)

Переключатель аварийной остановки 2

Каждое положение состоит из: Штыри 1 QCD 6 + 1 головка развертки + установка в 1 метр

+ 1 оптически зонд RS/232/485+1 (чтение метра DLMS) + порт связи + 1 дисплей ошибки (4,5 числа)

Порт ИМПа ульс +1 BNC + 1 кнопка сброса + 1 набор ICT напряжения тока cables+1

Обеспечение для калибрировать стандартный метр против стандарта высокого уровня

Один серийный сервер

Изолированная спецификация настоящего трансформатора (ICT):

Класс точности: 0,01% (0.5C-1-0.5L)

Коэффициент наличности: 1:1 (1mA-120A)

Текущий объем производства: 3* (0.001-120) a (и первичный и вторичный)
