испытательное оборудование метра электричества 1mA-120A экран касания 3 участков

0,05 Суда теста электрического счетчика класса трехфазных

Главные применение и функции:
1) деятельность экрана касания для панели источника контроля
2) со стандартным метром совместно покажите все необходимые параметры в одном экране
3) главн использованный в автоматической установке тарировки метра (соединитесь и отключитесь метра)
4) установка тарировки включает 2 типа: фиксированное изменение пункта нагрузки и пункта нагрузки
5) калибрирует метр до род программное обеспечение путем приложение протокола контроля предложило. 6) с хорошей стабильностью силы и выходом высокой точности
7) может переключить фактор силы между 1,0 и 0.5L, также фазовый угол может установить & отредактировать пользователем. 8) может переключить 4 различных выхода условий баланса & неуравновешенности 9) независимых на каждый участок включая напряжение тока & течение
10) может обеспечить что выход постоянной мощности соединяется и отключается метра. 11) Защита: настоящие открытая цепь и короткое замыкание напряжения тока, etc 12) С портом связи RS232 ПК

Время выхода & строения
Время строения силы для фиксированной установки пункта нагрузки: не позднее 5 секунд приведите время в действие строения для установки перемены нагрузки: не позднее стабильность силы 10 секунд: 0,02% (оцените в границах) после строения силы
Установленное значение для того чтобы вывести наружу значение: Ряд ±0.05%, для p, q, s, v, a, PF
Технические детали
1) класс точности встроенного стандартного метра: 0,05
2) ряд напряжения тока: 3* (0-380V); Регулируемый ряд: 0-120%; Разрешение: 0,01%
Сила выхода: больше чем 200VA в участок; Искажение: ≤0.5%
3) настоящий ряд: 1mA-120A; Регулируемый ряд: 0-120%; Разрешение: 0,01%
Сила выхода: 1000VA/phase; Искажение: ≤0.5%
4) фазовый угол: 0,00
o ~359,99
o
; Разрешение: диапазон изменения частот 0.01° 5): 45-65HZ; Разрешение: 0.01HZ
6) точность дисплея индикации: 0,1% (напряжение тока & течение); 0.1° (участок); 0.01Hz (частота)

0,05 Суда теста электрического счетчика класса трехфазных

Технические параметры

0,05 Суда теста электрического счетчика класса трехфазных

Определение соединения света сигнала тревоги РУКИ

ПОРТ доски основного управляющего воздействия P2 РУКИ, 10-Cores соединяется с коробкой основного управляющего воздействия где потребность раскрыть hole.install место металла 5 ядров.

Корреспонденция соединения обоих концов:

Ядри P2port 10 связывают проволокой место металла 5cores

2 фута +5V ------------------ 2 фута +5V

зеленый свет 3feet (UO_10) ------------зеленый свет 3feet

желтый свет 4feet (UO_9) ------------желтый свет 4feet

красный свет 5feet (UO_11) ------------красный свет 5feet

Внешняя доска линии управления: LAMP_CTRLU.PcbDoc

Большие 2 ядра соединяют белое 220v, черное 0V, в порядке провода электропитания стандартного метра.

Монтажная схема как ниже

Внешняя монтажная плата управления светом введения: LAMP_CTRLU.PcbDoc

Конфигурации

1) 3 участка PS (источник питания)

2) Трехфазный стандартный метр, класс 0,05 или 0,02 или 0,01

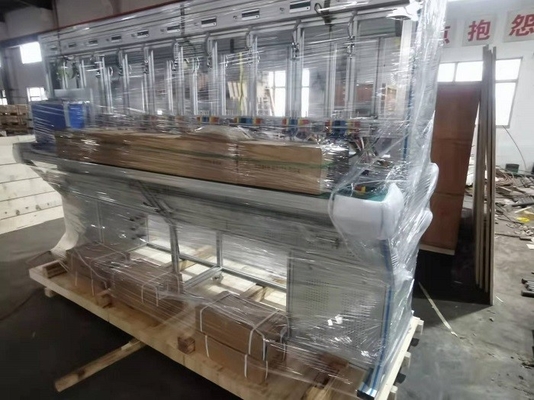

3)Шкаф метра

Количество положений: 6, 10, 12, 20, 40, 48….опционный

Каждый шкаф с одним переключателем аварийной остановки

Каждый положения состоят из штырей 1 QCD 6 + 1 головка развертки + 1 метр зажимая + 1 RS/232/485

порт связи + 1 дисплей ошибки + 1 кнопка сброса + 1 набор кабеля напряжения тока

ICT +1 (нужен ICT или не зависите на клиенте)

4) Программное обеспечение ПК

5) Руководства потребителя

6) Опционный

0,05 Суда теста электрического счетчика класса трехфазных

- Изолированный настоящий трансформатор (ICT)

Класс точности: 0,01% (0.5C-1-0.5L)

Коэффициент наличности: 1:1 (1mA-120A)

Текущий объем производства: 3* (0.001-120) a (и первичный и вторичный)

Вторичная нагрузка выхода: Максимальное 0.5V (выход current1mA-120A)

- MSVT

- Компьютер персонала

- Принтер
