Подробная информация о продукте:
Оплата и доставка Условия:
|
| Класс точности: | 0,05, 0,02 | Стандартная точность метра: | 0,05%, 0,02%, 0,01% |
|---|---|---|---|
| Гармоничный тест: | 2-21times | Выход напряжения тока: | 1-480V |
| Текущий объем производства: | 1mA-120A, 200A (опционные) | Стабильность выхода: | 0,05% или 0,02% |
| Выделить: | 0.05 Class Meter Test Bench,05 Суда теста метра класса,Суд теста метра класса 120A |
||

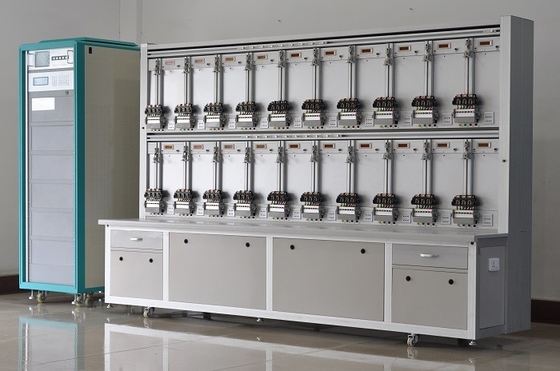

0,05 Суда теста электрического счетчика класса трехфазных
1,1: Экран касания LCD:
После силы дальше, тогда начинания, в интерфейс дефолта, основной интерфейс
1,2: Приведитесь в действие стенд теста метра и проконтролируйтесь состояние стенда теста путем работать экран касания LCD.
1.2.1 установки параметра для счетчика энергии под тестом.
Пресса [Param] в установки параметра взаимодействует:
0,05 Суда теста электрического счетчика класса трехфазных
Технические параметры
| Класс точности | 0,05, 0,1 (опционное) |
| Вольты выхода | |
| Ряд регулировки | 3* (1-480V) (P-N) |
| Разрешение | 0,01% |
| Искажение выхода | <0> |
| Стабильность выхода | 0,05% или лучшее |
| Сила выхода | ≥ 30VA/position (полная сила зависит от положений метра) |
| Текущий объем производства | |
| Регулировать ряд | 3* (1mA~ 120A), может быть до 200A (опционного) |
| Разрешение регулировки | 0,01% |
| Искажение выхода | <0> |
| Стабильность выхода | 0,05% или лучшее |
| Сила выхода | Положения ≥ 100VA/ |
| Измерение участка | |
| Отрегулируйте ряд | 0° | 360° |
| Разрешение | 0.01° |
| Частота | |
| Ряд выхода | 45-65HZ |
| Разрешение | 0.01HZ |
| Другие параметры | |
| Электропитание | 220V или 3×240V/415V±10%, 50/60Hz±10% |
| Внешние условия | 50 c | 400 c/RH до 90% |

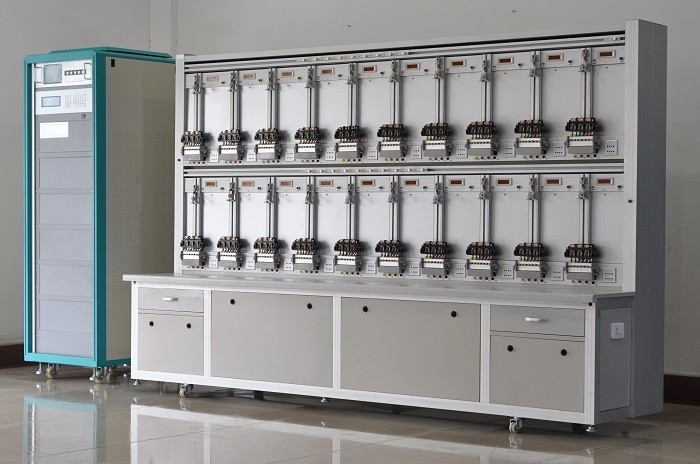

0,05 Суда теста электрического счетчика класса трехфазных
Определение соединения света сигнала тревоги РУКИ
ПОРТ доски основного управляющего воздействия P2 РУКИ, 10-Cores соединяется с коробкой основного управляющего воздействия где потребность раскрыть hole.install место металла 5 ядров.
Корреспонденция соединения обоих концов:
Ядри P2port 10 связывают проволокой место металла 5cores
2 фута +5V ------------------ 2 фута +5V
зеленый свет 3feet (UO_10) ------------зеленый свет 3feet
желтый свет 4feet (UO_9) ------------желтый свет 4feet
красный свет 5feet (UO_11) ------------красный свет 5feet
Внешняя доска линии управления: LAMP_CTRLU.PcbDoc
Большие 2 ядра соединяют белое 220v, черное 0V, в порядке провода электропитания стандартного метра.
Монтажная схема как ниже
Внешняя монтажная плата управления светом введения: LAMP_CTRLU.PcbDoc
Конфигурации
1) 3 участка PS (источник питания)
2) Трехфазный стандартный метр, класс 0,05 или 0,02 или 0,01
3)Шкаф метра
Количество положений: 6, 10, 12, 20, 40, 48….опционный
Каждый шкаф с одним переключателем аварийной остановки
Каждый положения состоят из штырей 1 QCD 6 + 1 головка развертки + 1 метр зажимая + 1 RS/232/485
порт связи + 1 дисплей ошибки + 1 кнопка сброса + 1 набор кабеля напряжения тока
ICT +1 (нужен ICT или не зависите на клиенте)
4) Программное обеспечение ПК
5) Руководства потребителя
6) Опционный
0,05 Суда теста электрического счетчика класса трехфазных
- Изолированный настоящий трансформатор (ICT)
Класс точности: 0,01% (0.5C-1-0.5L)
Коэффициент наличности: 1:1 (1mA-120A)
Текущий объем производства: 3* (0.001-120) a (и первичный и вторичный)
Вторичная нагрузка выхода: Максимальное 0.5V (выход current1mA-120A)
- MSVT
- Компьютер персонала
- Принтер
