Подробная информация о продукте:
Оплата и доставка Условия:
|
| Класс точности: | 0,2, 0,05, 0,02 | Стандартная точность метра: | 0,05%, 0,02%, 0,01% |
|---|---|---|---|
| Гармоничный тест: | 2-21times | Выход напряжения тока: | 1-480V |
| Текущий объем производства: | 1mA-120A, 200A (опционные) | Стабильность выхода: | 0,05% или 0,02% |
| Выделить: | Трехфазный Суд теста электрического счетчика,Суд теста электрического счетчика высокой точности,Трехфазный стенд теста счетчика энергии |
||

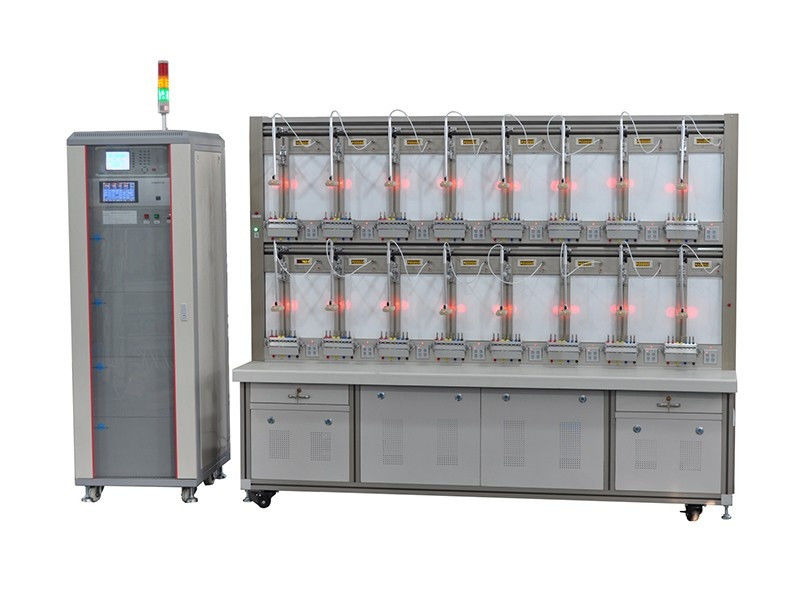

Суд теста электрического счетчика класса высокой точности трехфазный
1) Стандартная точность метра: 0,05%, 0,02% (опционное)
2) тест ошибки метра, тест начала настоящий, задвижка черной метки, испытание на ползучесть, тест подогрева, проверка шкалы, влияние
количества испытывают, погружение напряжения тока & тест перерыва, etc.
Технические параметры
| Класс точности | 0,05, 0,1 (опционное) |
| Вольты выхода | |
| Ряд регулировки | 3* (1-480V) (P-N) |
| Разрешение | 0,01% |
| Искажение выхода | <0> |
| Стабильность выхода | 0,05% или лучшее |
| Сила выхода | ≥ 30VA/position (полная сила зависит от положений метра) |
| Текущий объем производства | |
| Регулировать ряд | 3* (1mA~ 120A), может быть до 200A (опционного) |
| Разрешение регулировки | 0,01% |
| Искажение выхода | <0> |
| Стабильность выхода | 0,05% или лучшее |
| Сила выхода | Положения ≥ 100VA/ |
| Измерение участка | |
| Отрегулируйте ряд | 0° | 360° |
| Разрешение | 0.01° |
| Частота | |
| Ряд выхода | 45-65HZ |
| Разрешение | 0.01HZ |
| Другие параметры | |
| Электропитание | 220V или 3×240V/415V±10%, 50/60Hz±10% |
| Внешние условия | 50 c | 400 c/RH до 90% |
Особенности трехфазного электрического стенда теста метра
1) Дисплей LCD & работать экрана касания
2) Подгонянный дизайн доступный, дружественный
3) Проверка шкалы (линия времени импульса считая & с устанавливать значения kWh)
4) Идущий режим: automtatic программным обеспечением, или вручную экраном касания
5) разные виды теста одиночного и трехфазного метра, близкий метр связи можно испытать
(установить позицию включить ICT)
6) Кнопка сброса и дисплей вычисления ошибки на каждом положении
7) Смогите приложить различные константы метра между всеми метрами положений
8) Связь поддержки с блоком развертки штрихкода
9) Умные решения для тарировки с updatable программным обеспечением
10) Напряжение тока теста, течение каждого участка, участок/разница в участка, активная/реактивная/кажущаяся мощность
каждых участка, полных активного/реактивный/кажущаяся мощность, полный фактор силы, частота, etc. с
дисплей в реальном времени диаграммы вектора
11) Гармоничный измерять 2-21 раз и анализ/дисплей гармоники
12) функция Само-испытания для силы, стабильности, симметрии напряжения тока 3 участков и течения
13) Автоматическая функция следа для обеспечения постоянн и стабилизированного выхода
14) Программное обеспечение ПК можно легко модернизировать в будущем если нужно
15) Достаточная защита для настоящих открыт-цепи, короткого замыкания напряжения тока и неисправностей
16) Автоматическая защита & автоматическое восстановление
17) Начало & кнопка стоп
18) Смогите отдельно установить & выход напряжения тока & течения & фазовый угол между каждым фазируют
Конфигурации
1) 3 участка PS (источник питания)
2) Трехфазный стандартный метр, класс 0,05 или 0,02 или 0,01
3) Шкаф метра
Количество положений: 6, 10, 12, 20, 40, 48….опционный
Каждый шкаф с одним переключателем аварийной остановки
Каждый положения состоят из штырей 1 QCD 6 + 1 головка развертки + 1 метр зажимая + 1 RS/232/485
порт связи + 1 дисплей ошибки + 1 кнопка сброса + 1 набор кабеля напряжения тока
ICT +1 (нужен ICT или не зависите на клиенте)
4) Программное обеспечение ПК
5) Руководства потребителя
6) Опционный
- Изолированный настоящий трансформатор (ICT)
Класс точности: 0,01% (0.5C-1-0.5L)
Коэффициент наличности: 1:1 (1mA-120A)
Текущий объем производства: 3* (0.001-120) a (и первичный и вторичный)
Вторичная нагрузка выхода: Максимальное 0.5V (выход current1mA-120A)
- MSVT
- Компьютер персонала
- Принтер
Выход ИМПа ульс
Выход импульса энергии
Частота импульса: FH=CH.P/3600 (HZ); FL=FH/10000 (HZ)
Уровень выхода: TTL
Таблица константы (для каждых внутреннего напряжения тока/настоящего ряда)
| 100A | 50A | 25A | 10A | 5A | 2.5A | |
| 480V | 4x105 | 8x105 | 1.6x106 | 4x106 | 8x106 | 1.6x107 |
| 240V | 8x105 | 1.6x106 | 3.2x106 | 8x106 | 1.6x107 | 3.2x107 |
| 120V | 1,6 x106 | 3.2x106 | 6.4x106 | 1.6x107 | 3.2x107 | 6.4x107 |
| 60V | 3.2x 106 | 6.4x106 | 1.28x107 | 3.2x107 | 6.4x107 | 1.28x108 |
| 1A | 0.5A | 0.25A | 0.1A | 0.05A | 0.025A | |
| 480V | 4x107 | 8x107 | 1.6x108 | 4x108 | 8x108 | 1.6x109 |
| 240V | 8x107 | 1.6x108 | 3.2x108 | 8x108 | 1.6x109 | 3.2x109 |
| 120V | 1.6x108 | 3.2x108 | 6.4x108 | 1.6x109 | 3.2x109 | 6.4x109 |
| 60V | 3.2x108 | 6.4x108 | 1.28x109 | 3.2x109 | 6.4x109 | 1.28x1010 |
