Система положения повреждения кабеля 0-25KV 0-33KV 0-132KV
I. Функция
Обнаружьте основные недостатки изоляции силовых кабелей класса напряжения тока до 32kV; откалибрируйте длину кабеля;
точно обнаружьте направление и глубину захоронения кабеля.
II. конфигурация
|

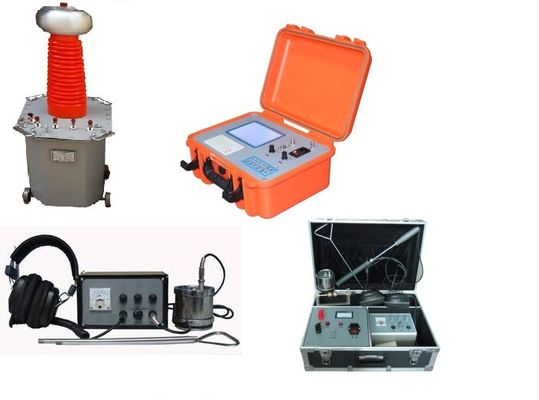

Система положения повреждения кабеля
|
Имя | QTY | |
| TDR | 1 | ||
| аксессуар 110kV | Указатель Pin | 1 | |
| Трейсер маршрута кабеля | 1 | ||
| Частота силы выдерживает набор теста напряжения тока | Высоковольтный пробный трансформатор | 1 | |
| Коробка деятельности | |||
| Конденсатор хранения ИМПа ульс | 1 | ||
Система положения повреждения кабеля 0-25KV 0-33KV 0-132KV
III. главные технические данные
1) Операционная система Windows, режим деятельности касания, беспроводное экспертное онлайн наведение, научный кабель
управление, поколение в реальном времени отчета; встроенные инструкции деятельности, данные по кабеля, измерили случаи.
2) Системная функция: измерение расстояния недостатка, положение пункта недостатка, тест скорости распространения, импеданс недостатка
значение, поиск пути кабеля, похороненное обнаружение глубины, etc.
3) Методы теста: ИМП ульс низшего напряжения, метод flashover, аудио метод, акустическ-магнитная синхронизация
метод, метод долины, пиковый метод, метод электромагнитной индукции, etc.;
| Управление дисплея | |
| Внезапный тестер |
управление одн-машины промышленн-степени 5.7-inch, встроенное электропитание DC 12V/7Ah, может работать непрерывно на 8 часов; другое проконтролировано микрокомпьютером одно-обломока, дисплеем таблицы указателя;
|
| Испытательный полигон | |
| Расстояние теста | 60km |
| Глубина обнаружения | 2-5m |
| Точность измерения | |
| Грубая ошибка измерения | ±10m (абсолютная величина) или 1% |
| Точная ошибка теста | ±0.2m (пункт, путь и глубина) |
| Частота Samplng | 100MHz, минимальное разрешение 0.5m (100m/us) |
| Метод отбора проб |
Полностью автоматический непрерывный отбор проб, никогда не пропускает никакую одиночную форму волны разрядки
|
| ИМП ульс низшего напряжения | |
| Ширина | 0.1uS и 2uS |
| Амплитуда |
100Vpp
|
| Сила выхода | |
| Сила пути | 100W |
| Сила удара | 0 | 25kW |
| Высокое напряжение удара | 0~140KV |
| Течение короткого замыкания | 0 | 100mA |
| Ожог через силу | 0 | 5000J |
Система положения повреждения кабеля 0-25KV 0-33KV 0-132KV
IV. введение каждой части

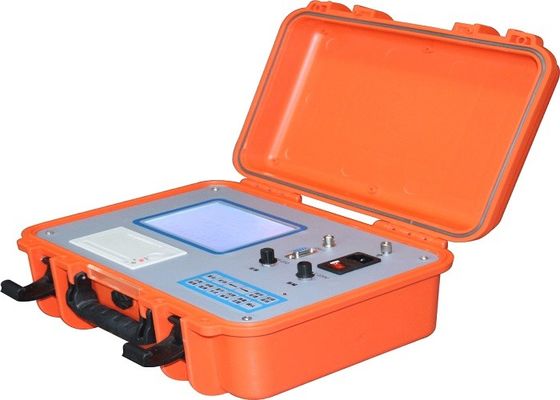

1. TDR
Введение
Операционная система Windows, режим деятельности касания, беспроводное экспертное онлайн наведение, научное
управление кабеля, поколение в реальном времени отчета; 10 анализ суперпозиции волны flashover ИМПа ульс 10;
встроенные инструкции деятельности, данные по кабеля, измеренные случаи, etc.;
С выстраивать в ряд, измерением скорости, управлением кабеля и другим
Функции
дискретная частота 100MHz, минимальное разрешение 0.5m (100m/us)
Полностью автоматический непрерывный отбор проб, никогда не пропускает никакую форму волны разрядки;
| Метод теста | метод flashover, метод ИМПа ульс низкого давления |
| Основные спецификации | |
| Амплитуда ИМПа ульс |
100Vpp
|
| Ширина ИМПа ульс |
0.1uS и 2uS
|
| Измеряя расстояние |
Smax: 30km Smin: 15m |
| Ошибка измерения | |
| грубая абсолютная ошибка измерения | ±10m |
| грубая относительная ошибка измерения | ±1% |
| Режим электропитания |
встроенное электропитание DC 24V/7Ah, может работать непрерывно для 6 часов или внешнего электропитания AC 220V 50Hz
|

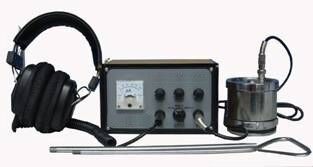

2. Pinpointer
Использование: Работа с высоковольтным генератором для того чтобы определить точное положение пункта недостатка, т.е.,
завершить точную располагая задачу внутри грубый ряд измерения пункта повреждения кабеля.
Состойте из:
Главная машина, акустический и электромагнитный одновременный датчик, противошумные наушники и заряжатель
Функция и индекс
Акустические произведенные волны и электромагнитные волны когда пункт недостатка discharged могут быть
одновременно получил для того чтобы определить положение пункта повреждения кабеля.
| времена увеличения | 500,000times |
|
электропитание
|
Батарея: встроенная батарея лития, номинальное напряжение: 9V±20% |
| статическое течение | <10mA |
| Получать сигнал | дрожит и магнитный сигнал когда разрядка пункта недостатка |
| Импеданс выхода | 350Ω |
| Точность положения | 0.2m |

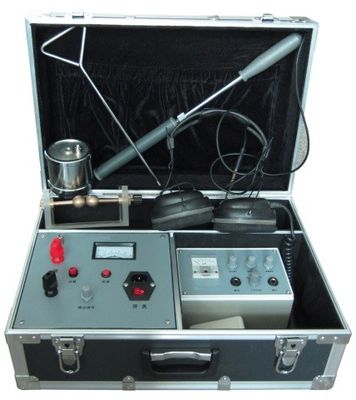

3. Трейсер маршрута кабеля
Использование: Метр пути кабеля особенная аппаратура для точно обнаруживать положение и глубину
зарытого в землю кабеля в некотором ряде; обнаружение пути выполнено генератором сигналов пути и
приемник сигнала пути (метр постоянной точки повреждения кабеля); Сотрудничество между 2 пользами
деятельность точно для того чтобы обнаружить местонахождение путь кабеля внутри приблизительный кабель врезая ряд.
Главный состав
Обнаружение пути главным образом составлено генератора сигналов и приемника пути
Индексируйте параметр
| Работая режим | продолжайте сигнал прямоугольной волны |
| Выходной сигнал | аудио частота |
| Получать сигнал | аудио частота |
| Поставка работы | 220V (1±10%), 50Hz (1±5%) |
| Сила выхода | 100W |

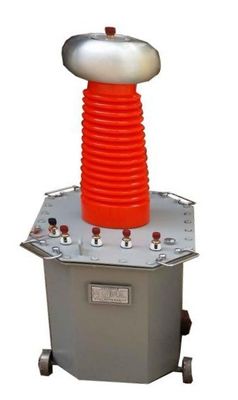

4. Частота силы выдержать испытательное оборудование напряжения тока
1) тип трансформатор масла следа
Технический индекс:
| Емкость требуемой производительности | 10kVA |
| Напряжение тока AC выхода | 100kV DC140kV |
| Течение выхода | 100mA |
2) коробка деятельности
Работа с пробным трансформатором, также смогла использованный для мощьности импульса частоты силы выхода 0-450V.
| Ввод напряжения | AC380V 50Hz |
| Напряжение тока выхода | 0-450V, 50Hz |
| класс точности | 2,5 |
С функцией предохранения от переполнения, защитите настоящее для непрерывной регулировки.
С индикацией выхода HV, функцией низшего напряжения бортовой или высоковольтной бортовой утечки настоящей индикации
Система положения повреждения кабеля 0-25KV 0-33KV 0-132KV
5. Конденсатор хранения ИМПа ульс
Главным образом использованный для грубого недостатка сопротивления HV теста, точно для того чтобы размещать для всего кабеля.
Технический индекс:
| Напряжение тока емкости | 1μF±5%/100kV |
| Значение потери | ≤0.006 (1kHz) |
| Сопротивление изоляции: | RC >7500MΩ.uF |
| Сопротивление изоляции: | 1.1-1.5Un.2s |
| Приполюсный к расквартировывать | 2Un·2s |
| Температура окружающей среды | -25 к 40℃ |
| Широта | 2000m |
