| Применение: | Лаборатория | Объект теста: | VCB, силовой кабель, другие оборудования, etc |
|---|---|---|---|
| Напряжение тока требуемой производительности: | 0-250В | Течение требуемой производительности: | 0-4.5A |
| Выход трансформатора: | AC55KV/DC70KV | Точность выхода: | +/--2,5% |
| Выделить: | 2,5% тест высокого напряжения AC,Тест AC лаборатории высоковольтный |
||

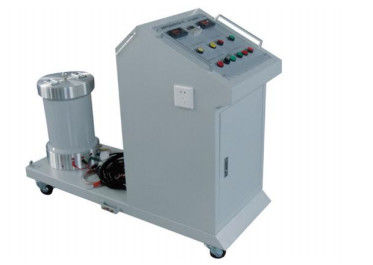

Испытательная система JTGN-55/70 HV AC/DC
Высоковольтный набор теста дисплея СИД AC/DC оборудования для испытаний AC/DC 55KV/70KV
1) Использованный для диэлектрической прочности теста изоляции в автомате защити цепи вакуума, силовом кабеле и других оборудованиях
2) Тест AC выдерживает напряжение тока на оборудовании HV
3) Точность выхода: ±2.5%
4) Требуемая производительность: 0-250V/0-4.5A, 1KVA, 50HZ
5) Требуемая производительность трансформатора теста: AC 55KV/18mA; DC 70KV/10mA
6) С блокировкой Нул-начала
7) Над предохранением от течения и короткого замыкания
Особенности
1) Смогите испытать диэлектрическую прочность изоляции в автомате защити цепи вакуума, силовом кабеле и другом оборудовании
2) Смогите выполнить тест AC выдержите напряжение тока на оборудовании HV
3) С блокировкой нул-начала доступной и нул началом/возвратами в случае отказа
4) Непрерывно произведите регулируемое напряжение тока AC & напряжение тока DC положительный или отрицательный полярности от
нул к напряжению тока требуемой производительности
5) С предохранением от сверх настоящих и короткого замыкания
6) Изрезанную конструкцию с колесами, можно fieldly использовать в высоковольтной подстанции
Состоят из часть & технические данные
Стол контроля
Механическая структура
- Стальная прессформа и spurted пластмасса на inside&outside случая
отделяемый люк
- Тип пандуса
- Внешний размер: 780*495*700mm
Электропитание: AC 50HZ 220V±10% (а именно 200V-240V)
Регулятор напряжения тока (установленная внутренность стола контроля)
| Расклассифицированный входной сигнал |
220V, 1kVA, 4.5A, 50Hz |
| Требуемая производительность |
0-250V, 1kVA, 0-4.5A, 50Hz |
| Охлаждая путь | Воздушное охлаждение |
| Примечание | стол контроля и регулятор напряжения тока в одном |
Трансформатор теста AC/DC
| Расклассифицированные емкость и частота | 1kVA, 50Hz |
| Расклассифицированные ввод напряжения & течение | 200V, 5A |
| Напряжение тока & течение AC требуемой производительности | 55kV, 18mA |
| Напряжение тока & течение DC требуемой производительности | 70kV, 10mA |
| Точность выхода | ±2.5% |
| Сопротивление короткого замыкания | ≤8% |
| Уровень изоляции | 110% из расклассифицированного напряжения тока, выдерживает 1 минуту |
Условия труда
| Температура деятельности | максимальное 45℃ |
| Температура хранения | максимальное 60℃ |
| Относительная влажность | максимальное 80%, и если температура 25℃, максимум 90% |
| Высота | меньше чем 3000m |
Штанга разрядки
