Подробная информация о продукте:
Оплата и доставка Условия:
|
| Класс: | 0,05 | Настоящий ряд: | до 3150A, или больше (опционный) |
|---|---|---|---|
| Ряд напряжения тока: | до 35кв | Режим деятельности: | Автоматически программным обеспечением ПК |
| Рабочий диапазон: | 1%-120% | Расклассифицированная частота: | 50/60 Хз |
| Емкость теста расклассифицированная стендом: | 10КВА | Стандартная точность CT: | 0,05% или лучшее |
| Выделить: | Испытательное оборудование 35KV 0,05% CT PT,Испытательное оборудование 35KV CT PT |
||
0,05% типа Суд HES-10 Суда стандарта теста испытательного оборудования CT PT

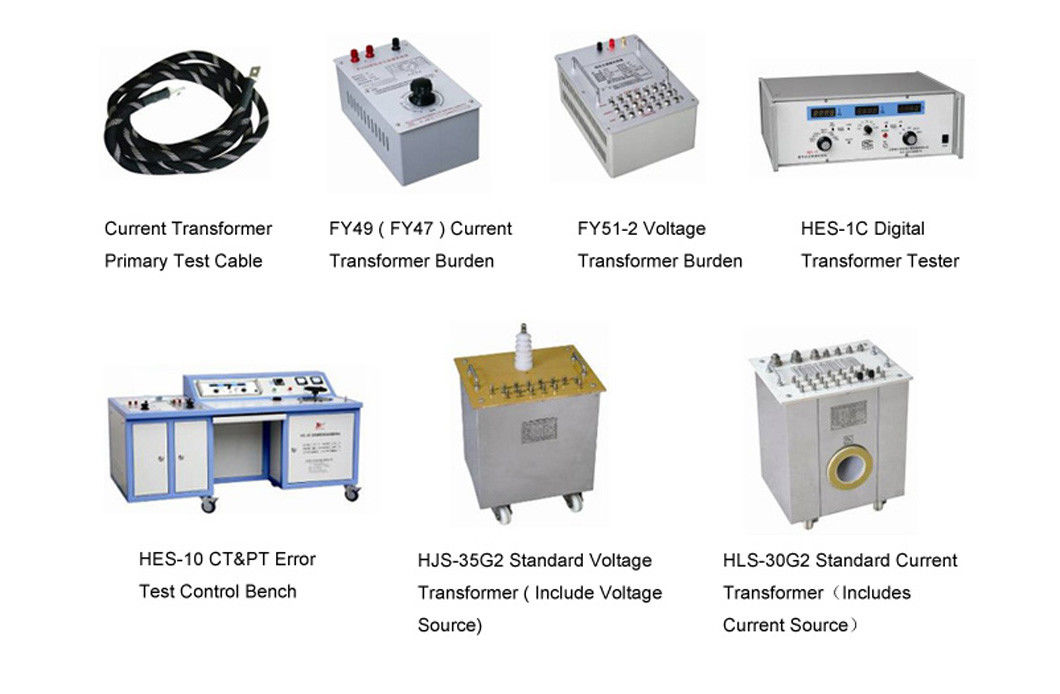

Системная конфигурация:
1) Суд теста HES-10 CT&PT
2) Тестер трансформатора HES-1C цифров
3) Тягота настоящего трансформатора FY49 (5A/1A опционные)
4) Стандартный настоящий трансформатор HLS-30G2 (с настоящим источником)
5) Тягота трансформатора напряжения тока FY95 (100V, 100/√3V или другие требования к коэффициента доступны)
6) Стандартный трансформатор напряжения тока HJS-35G2 (с источником напряжения тока)
7) Кабель настоящего трансформатора основной испытывая
8) Кабель CT & PT вторичный испытывая
9) Программное обеспечение теста ПК
Основная функция
Тест ошибки фазового угла ошибки и коэффициента CT & PT
Технические параметр & особенности
Суд теста HES-10 CT&PT
| Ввод напряжения | AC 220+/-10% 50HZ, одиночная фаза |
| Напряжение тока выхода | AC 0-250V |
| Расклассифицированная емкость | 10KVA |
| Метод регулировки | Ручной, грубый & прецизионная установка |
| «размагничивание Открыт-цепи», «размагничивание закрытой петли», «измерение ошибки» | |
| Над настоящей защитой | |
| Оборудование может быть установкой и установленный: Тягота настоящего трансформатора FY, напряжение тока FY тягота трансформатора, тестер трансформатора HES-1C цифров, другая функция управления etc | |
Тестер трансформатора HES-1C цифров
| Расклассифицированное настоящее &voltage | 5A, 1A, 110V, 110/√3V, 100/√3V, 100/3V etc |
| Измеряя ряд | |
| Ошибка коэффициента | ±0.0001% | ±19.99% (3 положения: 0,1999%, 1,999%, 19,99%). Минимальное разрешение: 0,0001%. |
| Фазовое рассогасование | ±0.01 ' | ±900 ' (3 положения: 9,00', 90,0', 900'). Минимальное разрешение: 0,01' |
| Импеданс | 0.001Ω~ 19.99Ω. Минимальное разрешение: 0.001Ω |
| Вход | 0,001 госпожи | 19.99ms. Минимальное разрешение: 0,001 госпожи |
| Расход энергии | < 20VA=""> |
| Расклассифицированная частота | 50 или 60HZ |
Стандартный настоящий трансформатор HLS-30G2 с генератором тока
| Расклассифицированное основное течение (a) | 5, 7,5, 10, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 150, 160, 200, 250 300, 315, 400, 500, 600, 630, 750, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3000, 3150….или больше (опционный) |
| Расклассифицированное вторичное течение | 5A, 1A |
| Класс точности | 0,05% или высокая |
| Расклассифицированная вторичная нагрузка | 0,2 ома |
| Частота | 50HZ |
| Рабочий диапазон | 1% до 120% |
| Настоящая емкость источника | 10kVA или больше |
Тягота настоящего трансформатора FY49
| Расклассифицированное течение | 5A или 1A (опционные) |
| Рабочий диапазон | 1%--120% |
| Номинальная нагрузка (VA) |
CosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60 VA или больше вариантов CosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA или больше вариантов |
| Частота тарифа | 50Hz |
| Класс точности | ±3% |
Тягота трансформатора напряжения тока FY95
| Расклассифицированное напряжение тока | 100V, 100/√3V или больше вариантов |
| Ряд деятельности | 20%--120% |
| Номинальная нагрузка | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (общая нагрузка: 158,75 VA) или больше варианта |
| Основная ошибка | ±3% |
| Фактор силы | COSФ=0.8 |
| Расклассифицированная частота | 50Hz |
Стандартный трансформатор напряжения тока HJS-35G3 с генератором напряжения тока
| Расклассифицированное основное напряжение тока | 6kV, 10kV, 15kV, 22kV, 35kV или больше варианта |
| Расклассифицированное вторичное напряжение тока | 100V, 100/√3V, 110V, 110/√3V, или больше варианта |
| Класс точности | 0,05% или класс более высокой точности |
| Вторичная емкость | 0.5VA или больше варианта |
| Фактор силы | cosΦ=1.0 |
| Частота силы | 50HZ |
| Ряд рабочего потенциала | 20%--120% |
| Кабель теста настоящего трансформатора основной |
2000A x 3m x 1set, 1000A x 5m x 1set 500A x 1.5m x 2set, 250A x 1.5m x 2set, 100A x 1.5m x 2set |
| Кабель теста CT PT вторичный | Обеспеченный |
