| Класс точности: | 0.02S (SCT) | Класс точности: | 0.05S (SPT) |
|---|---|---|---|
| Расклассифицированное основное течение: | 1-3200A | Расклассифицированное вторичное течение: | 5A, 1A |
| Ряд деятельности: | 1-120% ООН | Расклассифицированная частота: | 50 или 60хз |
| Выделить: | испытательное оборудование настоящего трансформатора 1A,испытательное оборудование настоящего трансформатора 120V,тестер настоящего трансформатора 0.02S |
||

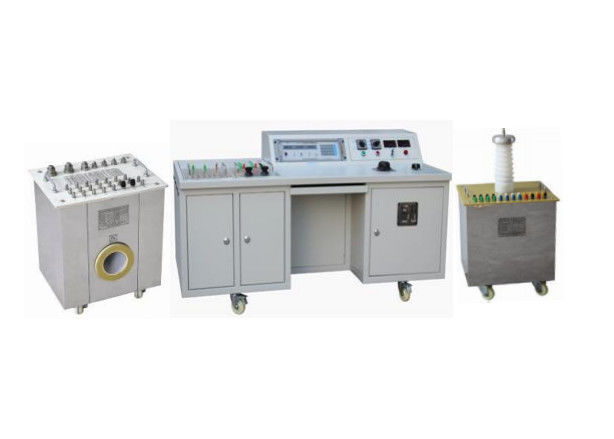

стандартная испытательная система испытательного оборудования CT PT настоящего трансформатора 0.02S
| Деталь измерения | Испытательный полигон | |
|
Тест точности CT |
Расклассифицированный основной настоящий ряд: | 1A-3200A |
| Расклассифицированное вторичное течение: | 5A, 1A | |
| Ряд деятельности: | (1%-120%). В | |
|
Тест точности PT |
Расклассифицированное основное напряжение тока (kV): | 6, 6/√3, 10, 10/√3, 15, 15/√3, 22, 22/√3, 35, 35/√3, 40,5, 40.5/√3 |
| Расклассифицированное вторичное напряжение тока (kV): | 0,1, 0.1/√3, 0,11, 0.11/√3 | |
| Ряд деятельности: | (20%-120%). ООН | |
Класс точности оборудований измерения:
| Характер продукции | Класс точности |
| Стандартные CT (с настоящим источником) | ±0.02S% |
| Стандартный PT (с источником напряжения тока) | ±0.05% |
| Тягота CT | ±3% |
| Тягота PT | ±3% |
| Тестер трансформатора (калибратор) | ±1% |
| Стенд контроля |
Технический индекс тестера трансформатора HES-1C
| Деталь измерения: | Ошибки коэффициента & фазовые рассогасования CT и PT |
| Расклассифицированное течение: | 5A, 1A |
| Расклассифицированное напряжение тока: | 100V, 110V, 120V |
| Множитель: | 1/√3,1/3,1,1.5, 2 |
| Класс точности: | ±1% |
| Ряд деятельности: | (1%-120%). В, (20%-120%). ООН |
| Частота: | 50Hz |
| Ряд ошибки коэффициента: | ±0.0001% | ±19.99% (3 положения: 1,999 ‰, 19,99 ‰, ‰ 199,9. |
| Минимальное разрешение: 0,0001%. | |
| Ряд фазового рассогасования: | 0,01' | ±900 ' (3 положения: 9,00', 90,0', 900') |
| Минимальное разрешение: 0,01' | |
| Ряд импеданса: | 0.001Ω~ 19.99Ω. |
| Минимальное разрешение: 0.001Ω. | |
| Ряд входа: | 0,001 госпожи | госпожа 19,99. |
| Минимальное разрешение: 0,001 госпожи. | |
| Функция сигнала тревоги: | При условии звук & светлая функция сигнала тревоги когда полярность анормалная или коэффициент сбивчивый. |
|
Нагрузка входного сигнала: |
- На стандартной стороне CT вторичной: ≈0.11Ω, COSφ≈1.0 - На стороне CT объекта теста вторичной: ≈0.003Ω, COSφ≈1.0 - На стандартной стороне PT вторичной: ≈0.05VA (100V) |
| Интерфейс связи: | При условии интерфейс серийной связи RS232 |
| Модель дисплея: | СИД |
| Электропитание: | AC 220V±10%, 50Hz |
| Расход энергии: | < 20VA=""> |
Технический индекс тяготы FY47-49 CT
| Расклассифицированное течение: | 5A, 1A |
|
Расклассифицированная тягота: |
I=5A: COSФ=0.8: 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 2.5/3.75/5/6.25/7.5/10VA I=1A: COSФ=0.8: 0.1/0.15/0.2/0.25/0.3/0.4/0.5/0.6/0.8/1.0/1.2/1.6/2.0/2.4VA 2.5/3.75/5/6.25/7.5/10/12.5/15/20/25/30/40/50/60VA COSФ=1.0: 0.1/0.15/0.2/0.25/0.3/0.4/2.5/3.75/5/6.25/7.5/10VA |
| Класс точности: | ±3% |
| Ряд деятельности: | (1%-120%). В |
| Частота: | 50Hz |
| Выдержите напряжение тока: | 2kV/1min |
| Изоляция: | Воздух |
| Работая модель: | Кратковременный |
Сильнотоковые кабели теста
Кабели включают: 3000A (600mm2) x 3m x 1pc, 1000A (200mm2) x 3m x 1pc
500A (100mm2) x 3m x 2pcs, 250A (50mm2) x 3m x 2pc
Технический индекс HLS-30G2 стандартного CT с генератором тока
|
Расклассифицированное основное течение (a): |
1,1.5, 2,2.5, 3,4,5, 7,5, 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 315, 350, 400, 450, 500, 600, 630, 700, 750, 800, 900, 1000, 1200, 1250, 1400, 1500, 1600, 1800, 2000, 2500, 3000, 3150, 3200A |
| Расклассифицированное вторичное течение: | 1A |
| Расклассифицированный коэффициент наличности: | 1A~3200A/5A, 1A~3200A/1A |
| Класс точности: | 0.02S% или более высокая точность (опционные) |
| Расклассифицированная вторичная тягота: | 0.2Ω (тягота 5VA на I2 = 5A, тягота 0.2VA на I2 = 1A) |
| Фактор силы: | COSΦ=1.0 |
| Рабочий диапазон: | (1%-120%). В |
|
Режим соединения: |
Исправленные терминалы соединения на растояние Pri.current 1A-450A Пропуск-через соединение с 2 поворотами на Pri.current ряд 500A-900A Пропуск-через соединение с 1 поворотом на Pri.current ряд 1000A-3200A |
| Структура продукта: | С настоящим источником |
| Ввод напряжения: | AC 0-250V |
| Емкость генератора тока: | ~20kVA |
| Частота: | 50/60Hz |
| Уровень напряжения тока: | AC 600V |
| Выдержите напряжение тока: | 2000V 1min |
| Изолируя средство: | Воздух |
Технический индекс коробки тяготы FY95 PT
| Описание продуктов: | Тягота трансформатора напряжения тока |
| Продукты моделируют: | FY95 |
| Расклассифицированное напряжение тока: | 100V, 100/√3V, 110V, 110/√3V |
| Фактор силы: | COSФ=0.8 |
| Расклассифицированная тягота (VA): | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA |
| Полная тягота: | 158.75VA |
| Класс точности: | ±3% |
| Ряд деятельности: | (20%-120%). ООН |
| Частота: | 50Hz или 60HZ |
| Выдержите напряжение тока: | 2kV/1min |
| Изоляция: | Воздух |
| Работая модель: | Кратковременный |
| Эксплуатационный режим: | Температура: 10 oC~+40 oC |
| Относительная влажность (RH): до 85% (максимальное 90%) |
Технический индекс HJS-40G3 стандартный PT (с генератором напряжения тока)
| Расклассифицированное основное напряжение тока: | 6kV, 6/√3kV, 10kV, 10/√3kV, 15kV, 15/√3kV, 22kV, 22/√3kV, 35kV, 35/√3kV, 40.5kV, 40.5/√3kV |
| Расклассифицированное вторичное напряжение тока: | 100V, 100/√3V, 110V, 110/√3V |
| Расклассифицированный коэффициент напряжения тока (kV): |
6/0.11kV, 6/√3/0.11/√3kV, 6/0.1kV, 6/√3/0.1/√3kV 10/0.11kV, 10/√3/0.11/√3kV, 10/0.1kV, 10/√3/0.1/√3kV 22/0.11kV, 22/√3/0.11/√3kV, 22/0.1kV, 22/√3/0.1/√3kV 35/0.11kV, 35/√3/0.11/√3kV, 35/0.1kV, 35/√3/0.1/√3kV 40.5/0.11kV, 40.5/√3/0.11/√3kV, 40.5/0.1kV, 40.5/√3/0.1/√3kV |
| Класс точности: | 0,05% (более высокая точность опционная) |
| Расклассифицированная вторичная тягота: | 0.2VA (100V, 110V), 0.07VA (100/√3V, 110/√3V) |
| Фактор силы: | COSΦ=1.0 |
| Рабочий диапазон: | (20%-120%). ООН |
| Частота: | 50Hz или 60Hz |
| Изоляция: | Отливка или масло эпоксидной смолы |
| Продукты составляют: | С источником напряжения тока |
| Ввод напряжения источника напряжения тока: | AC 0-250V |
