Подробная информация о продукте:
Оплата и доставка Условия:
|
| Точность: | 0,02 | Напряжение тока: | до 35кв |
|---|---|---|---|
| Тягота CT расклассифицировала: | 1A, 5A | Настоящий: | до 3150A |
| Емкость теста расклассифицированная стендом: | 10КВА | Стандартное accracy CT: | 0,02% или лучшее |
Система точности HES-10 CT & PT испытывая

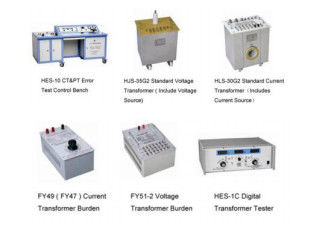

Системная конфигурация
Описание основной функции
| Название продукта | Основная функция |
| Тестер трансформатора HES-1C цифров | Измерение ошибка коэффициента и фазовое рассогасование CT & PT |
| Тягота настоящего трансформатора FY49 | Вторичная нагрузка CT |
| Стандартный настоящий трансформатор HLS-30G2 | Отметка уровня CT и обеспечить настоящий источник |
| Тягота трансформатора напряжения тока FY95 | Вторичная нагрузка PT |
| Стандартный трансформатор напряжения тока HJS-35G2 | Отметка уровня PT и обеспечить источник напряжения тока |
| Суд испытания HES-10 CT&PT | Обеспечить испытывая силу CT&PT, функции управления, размагничивания CT, etc. |
Параметры продукта технические
Суд испытания HES-10 CT&PT
| Ввод напряжения | AC 220V 50Hz или 60HZ однофазные |
| Напряжение тока выхода | AC 0-250V |
| Расклассифицированная емкость | 10kVA |
| Регулированный путь | грубая настройка & прецизионная установка |
| Путь регулировки | Ручная регулировка |
| Функция размагничивания | обеспечьте «размагничивание открыт-цепи», «размагничивание закрытой петли», «измерение ошибки» |
| Функции защиты | обеспечьте над настоящей защитой |
| Оборудование может быть установкой и установленный | Тягота настоящего трансформатора FY, напряжение тока FY тягота трансформатора, тестер трансформатора HES-1C цифров, другая функция управления etc. |
Тестер трансформатора HES-1C цифров
| Течение и напряжение тока тарифа |
5A, 1A, 110V, 110/√3V, 100/√3V, 1003V etc (Итог 10 расклассифицировал настоящее и 15 расклассифицированное напряжение тока) |
| Измеряя ряд |
Ряд ошибки коэффициента: ±0.0001% | ±19.99% (3 положения: 0,1999%, 1,999%, 19,99%). Минимальное разрешение: 0,0001%
Ряд фазового рассогасования: ±0.01 ' | ±900 ' (3 положения: 9,00', 90,0', 900'). Минимальное разрешение: 0,01'
Ряд импеданса: 0.001Ω~ 19.99Ω. Минимальное разрешение: 0.001Ω
Вход: 0,001 госпожи | госпожа 19,99. Минимальное разрешение: 0,001 госпожи |
| Точность напряжения тока и настоящего дисплея |
Точность: ±1% Ряд дисплея: 0-199,9% |
| Вторичный импеданс стандартного настоящего трансформатора соединенного с тестером | ≤ 0.11Ω (cosφ = 1) |
| Вторичный импеданс испытанного настоящего трансформатора соединенного с тестером | ≈ 0.003Ω (cosφ = 1) |
| Загрузка стандартного трансформатора напряжения тока соединенного с тестером | ≈ 0 |
| Течение и напряжение тока дисплея полярности | < 30=""> |
| Расход энергии | < 20VA=""> |
| Частота тарифа | 50Hz или 60HZ |
Стандартный настоящий трансформатор HLS-30G2 (включите настоящий источник)
| Расклассифицированное основное течение (a) |
5,7.5, 10,15,20,25,30,40,50,60,75,80,100,120,150,160,200,250,300,315,400,500, 600,630,750,800,1000,1200,1250,1500,1600,2000,2500,3000,3150 или более опционных |
| Расклассифицированное вторичное течение | 5A, 1A |
| Calss точности | 0,02% или класс более высокой точности |
| Расклассифицированная вторичная нагрузка | 0,2 ома |
| Частота | 50Hz или 60HZ |
| Рабочий диапазон | 1%--120% |
| Емкость настоящего источника | 10kVA |
Тягота настоящего трансформатора FY49
| Расклассифицированное течение | 5A или 1A (опционные) |
| Рабочий диапазон | 1%--120% |
| Номинальная нагрузка (VA) |
cosФ = 0,8: 2,5, 3,75, 5, 6,25, 7,5, 10, 12,5, 15, 20, 25,30, 40, 50, 60 VA или больше вариантов cosФ = 1,0: 2,5, 3,75, 5, 6,25, 7,5, 10 VA или больше вариантов |
| Частота тарифа | 50Hz или 60HZ |
| Класс точности | ±3% |
Тягота трансформатора напряжения тока FY95
| Расклассифицированное напряжение тока | 100V, 100/√3V или больше optionals |
| Ряд деятельности | 20%--120% |
| Номинальная нагрузка | 1.25VA, 2.5VA, 5VA, 10VA, 20VA, 40VA, 80VA (общая нагрузка: 158,75 VA) или больше варианта |
| Основная ошибка | ±3% |
| Фактор силы | COSФ=0.8 |
| Частота тарифа | 50Hz или 60Hz |
Стандартный трансформатор напряжения тока HJS-35G3 (включите источник напряжения тока)
| Расклассифицированное основное напряжение тока | 6kV, 10kV, 15kV, 22kV, 35kV или больше варианта |
| Расклассифицированное вторичное напряжение тока | 100V, 100/√3V, 110V, 110/√3V, или больше варианта |
| Класс точности | 0,05% или класс более высокой точности |
| Вторичная емкость | 0.5VA или больше варианта |
| Фактор силы | cosΦ=1.0 |
| Частота силы | 50Hz |
| Ряд рабочего потенциала | 20%--120% |
Кабель теста настоящего трансформатора основной
Конфигурация кабеля:
2000A x 3m x 1set, 1000A x 5m x 1set
500A x 1.5m x 2set, 250A x 1.5m x 2set, 100A x 1.5m x 2set
