Портативный трехфазный метр MCST01 стандарта ссылки

Обзор

Трехфазный woking стандартный метр MCST01 новое изделие произведенное нашей компанией широко навещать потребители и ссылаться к преимуществам такого же вида продуктов домой и за рубежом. Измеренная часть продукта принимает высокоскоростную передачу A/D для отправки DSP проводить цифровую обработку, которая в большинстве улучшает измеренные степень точности и стабильность. Центральная обрабатывая часть принимает трицатидвухразрядной технологию врезанную РУКОЙ для того чтобы сделать роман, функцию обильную, деятельность отдельную и легкую, и представление интерфейса аппаратуры прочно. Класс точности: Класс 0,05.




Технический индекс

• Настоящий испытательный полигон

Непосредственное управление: 1mA-10A, 120% регулируемое

Струбцин-на режиме CT: 5A, 10A, 100A, 200A ...... 3000A (опционное)

• Испытательный полигон напряжения тока: 30-576V
• Гармоники испытывают: до 51 раз
• Тест тяготы/ряд напряжения тока: 0-5V
• Диапазон изменения частот: 45-65HZ
• Ряд фазового угла: 0-360 deg.
• Ряд фактора силы: 0 до 1
• Класс точности & разрешение дисплея

• ИМП ульс энергии входного сигнала: TTL, самая высокая частота ≤2MHz
• ИМП ульс энергии выхода: Расклассифицированное 60KHZ (автоматический режим); установленная константа между 1-250000 (ручной режим)
• Коэффициент температуры: 50ppm
• Сопротивление входа низшего напряжения: >750KΩ
• Настоящее сопротивление входа: <0.05Ω
• Электропитание: 45-450V и батарея (опционные) на непрерывная деятельность 8 часов
• Расход энергии: <13VA
• Вес: 2-3kgs

Испытательное оборудование метра
Функции и особенности

1. 7 принят свет LCD истинного цвета TFT ″ с коэффициентом 800 x 480 разрешений. На экране покажите все параметры измерения, диаграмму вектора, степень гармоничного искажения и проверки установки параметра. Интерфейсу не нужно быть измененным сверх для того чтобы осуществить проверку электрической ошибки счетчика энергии.

2. Экран и кнопки касания можно управлять более удобно и быстро.

3. Напряжение тока, настоящий, силу, участок и частоту можно измерить в то же время и откалибрированная ошибка; кроме того, напряжение тока и течение (между 2A и 10A) могут автоматически переключать скорость на постояннотоковом режиме

4. Фактическая нагружая тарировка метров ваттчаса с трехфазным четырехпроводным, трехфазным 3-проводом и различными метрами vat-часа (q₉₀, Q60);

5. Обеспеченный, что с режимом измерения первой гармоники осуществило тарировку основного метра;

6. Обеспеченный с 2 портами входного сигнала ИМПа ульс электрической энергии, которые могут в то же время откалибрировать 2 метра (основные и вспомогательные метры), или активными, реактивными ошибками многофункционального метра, также смогите откалибрировать метр ваттчаса и метр vat-часа;

7. Выход константа электрической энергии может быть установил для удобства калибрировать аппаратуру.

8. Функция ошибки округления обеспечена и она может автоматически проводить pursuant к классу точности откалибрированного электрического счетчика энергии.

9. Коэффициент CT измерения переменные, ошибка коэффициента, ошибка угла и полярность;

10. Температуру окружающей среды и влажность можно измерить.

11. 0~51 раз гармоник смогите быть проанализировано. И содержание гармоник, амплитуду и относительный основной участок можно измерить каждый раз, которое показаны в диаграмме столбца с функцией амплификации удобной для замечания и анализа.

12. Форма волны дисплея и иметь функцию амплификации.

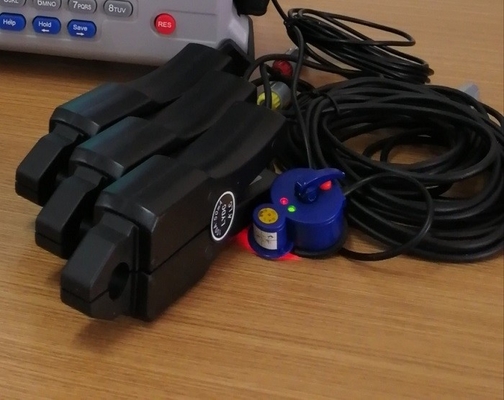

13. Потребители могут, согласно требованию, отборный метр струбцины с 5A, настоящая пядь 10A, 100A, 200A, 500A, 1000A, 2000A или индуктор гибкой катушки взаимный осуществить фактическое нагружая измерение составной ошибки прибора электрической энергии низшего напряжения измеряя. 3 вида метров струбцины можно обеспечить в то же время.

14. Настоящий переключая режим можно автоматически определить и потребителю не нужно установить.

15. Функция электрической энергии аккумулятивная доступна. Тест электрического счетчика энергии приобъектные встречные, ошибку регистра и константу тарировки можно исполнить.

16. Покажите широкий диапазон диаграммы вектора для встречи привычек различных потребителей.

17. Приобъектную быструю дискриминацию от трехфазного 3-провода и трехфазной четырехпроводной ложной проводки можно осуществить и корректирующие шаги даются. Корректирующий коэффициент и электрическую компенсацию количества можно высчитать в состоянии ложной проводки.

18. Ввод кодов бара поддержки, таким образом, поле может осуществить освобождение от inputting параметр тарировки быстро для того чтобы откалибрировать ошибку. (Потребители выбирают)

19. Входной сигнал поддержки цифровой, входной сигнал писем, входной сигнал символов и входной сигнал китайских характеров.

20. Имейте хранение и функция загружать всех видов данных по измерения и поддержки RS232, связи USB. Данные по измерения можно экспортировать и импортировать через флэш-диск USB. План тарировки загруженный машиной ПК может также быть приняты, что быстро узнал параметр тарировки показанный на метре в поле несколькими условий (номером имущества, потребителем - id и именем пользователя). Данные по измерения от 1000 метров можно хранить.

21. Оборудованный с трудными часами сразу показывая текущий момент времени и данные;

22. Имейте интерфейс RS-485 который может прочитать электрическое количество на месте и проводить сообщение и осмотр электрического счетчика энергии.

23. Выдвинутое измерение: Падение напряжения тока PT вторичное, нагрузка PT вторичная, нагрузка CT вторичная.

24. Интерфейс GPS сдержан, который может проводить обслуживание времени и времени для многофункционального метра.

25. Портативный и загерметизированный проектирующ шасси пластмасс принимает для защиты против дождя, пыли и землетрясения. Вся машина имеет такие особенности как небольшой в размере, свете и простой структуре, потреблении низкой мощности (≤13VA), легковесе (4kg) и легком etc нося.

26. Рабочий диапазон электропитания: 45~450V, там 2 режима соединения--впишите и очерчиванная, сильная приспособляемостьь, безопасный и надежный.
