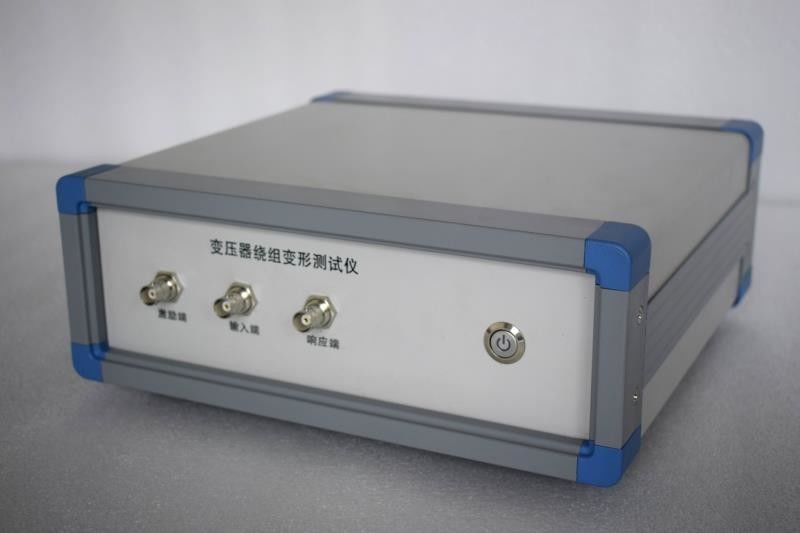

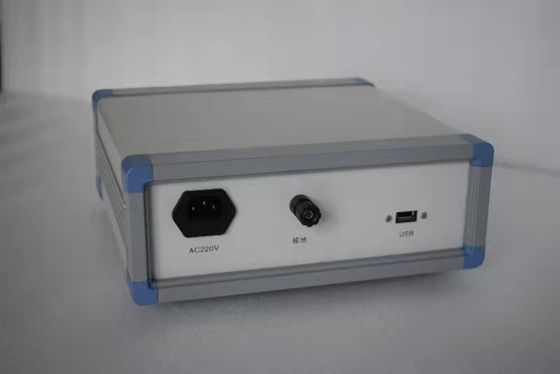

анализатор частоты откликов стреловидности 20MHz-Portable
Введение системы
Тестер деформации трансформатора обматывая использован для трансформатора с рангом напряжения тока 6kV и выше и других трансформаторов с особенной целью. Трансформатор неизбежно уязвим к импульсу различного короткого замыкания недостатка настоящего или физическое столкновение в процессе деятельности и транспорта и замоток трансформатора может потерять стабильность под сильной электродинамической силой приложенной таким течением короткого замыкания, которое смогли привести в постоянных деформациях как местное искажение, цаца или вывихивание и строго повлияет на безопасную работу трансформатора. Деформация замоток трансформатора измерена с методом частотного анализа согласно национальному стандарту DL/T911-2016 для энергетической промышленности электричества, т.е. обнаруживает характеристику ответа амплитуд-частоты каждой замотки трансформатора и сделать вертикальное или горизонтальное сравнение результата обнаружения для того чтобы судить возможную деформацию замотки трансформатора основанной на изменении характеристик ответа амплитуд-частоты.
Основные особенности
1. Характеристики замоток трансформатора измерены с методом амплитуды частоты. Деформации
замотки как искажение, цаца или смещение 6kV и над трансформатором измерены путем обнаруживать
характеристики ответа амплитуд-частоты каждой замотки, не требуя подниматься приложения трансформатора
или развал.
2. Быстрый измерять, измерять одиночной замотки не позднее 2 минуты.
3. Высокочастотная точность, более сильно чем 0,001%.
4. Синтез частоты цифров, со стабильностью более высокой частоты.
5. изоляция напряжения тока 5000V полно защищает безопасность испытывая компьютера.
6. Способный для того чтобы нагрузить 9 кривых в то же время и автоматически высчитать параметры каждой кривой и диагностировать
обматывая деформации для того чтобы обеспечить заключение диагноза ссылки.

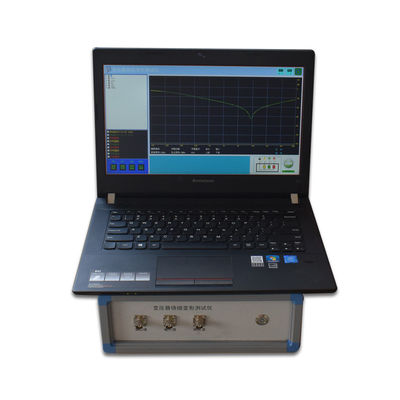

7. Программное обеспечение анализа имеет сильные функции и индикаторы программного обеспечения и оборудования.
8. Управление программного обеспечения humanized с высокой степенью разума. Вам только нужно нажать на ключ к
выполните все измерения после устанавливать параметров.
9. Программный интерфейс сжат и ярок, с ясными меню анализа, спасения, экспорта отчета, печати, etc.
Технический индекс
| Деталь |
Технический индекс |
| Измеряя скорость: |
1 минута минуты 2 для однофазной замотки |
| Напряжение тока выхода: |
Vpp-25V, регулируя автоматически в тесте |
| Импеданс выхода: |
50Ω |
| Входное комплексное сопротивление |
1MΩ (канал ответа построен с соответствуя сопротивлением 50Ω) |
| Объем развертки частоты |
10Hz-20MHz |
| Точность частоты: |
0,001% |
| Образ развертки частоты: |
интервал линейных или логарифмических, частоты sacn и количество пунктов стреловидности свободно settable |
| Дисплей кривой |
кривая амплитуд-частоты (кривая участк-частоты, опционные) |
| Ширина измерять динамический диапазон |
-120dB~20dB |
| Подача напряжения: |
AC100-240V 50/60Hz (польза DC12V Adapater рекомендует) |
| Размер |
238mm*184mm*40mm |
| Чистый вес: |
2.45Kg |
