Подробная информация о продукте:
Оплата и доставка Условия:
|
| Класс точности: | 2 | Настоящее Range1: | 1A, 5A |
|---|---|---|---|
| Ряд напряжения тока: | 100V、 100/√3V | Функция критерия: | Коэффициент, ошибка коэффициента, ошибка фазового угла ...... |
| Ошибка в процентах: | Чем 1.5%*FS | дисплей: | Большой ЛКД |
| Выделить: | Набор теста 1.5%FS CT PT,Набор теста 1.5%FS 100V CT PT,коэффициент ct 5A 1.5%FS и испытание pt |
||

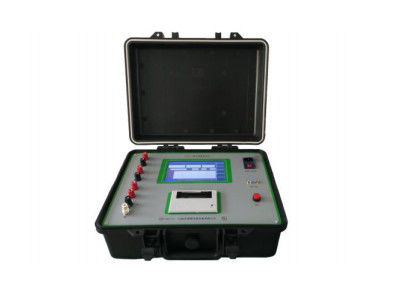

Компаратор испытательного оборудования CT PT серии тестера HEWE трансформатора цифров
Технический параметр
| Класс точности | 2 |
| Настоящий ряд | 5A, 1A |
| Ряд напряжения тока | 100V, 100/√3V |
| Ошибка в процентах | Чем 1.5%*FS |
| Основная ошибка | |
| Испытывая ошибку CT PT & импеданс & вход, ошибка не будет за пределами: |
ΔX=± (X*2%+Y*2%+Dx) ΔY=± (X*2%+Y*2%+Dy) ΔX: основное предельное значение ошибки компонента в-участка ΔY: основное предельное значение ошибки компонента квадрирования X: Абсолютная величина индикации компонента в-участка Y: Абсолютная величина индикации компонента квадрирования Dx & Dy: Ошибка нуля и ошибка квантовать Когда испытывая CT & PT, Dx, Dy=1 (или 2)%* (предельное значение ошибки CT & PT Когда испытывая z & y, Dx, Dy= 3 числа |
Ряд & разрешение измерения
| Класс CT PT | Испытательный полигон | Разрешение | ||
| компонент В-участка | Компонент квадрирования | компонент В-участка | Компонент квадрирования | |
| 0,01 | ±0.4000 | ±13.752 | 0,0001% | 0,001' |
| 0,02 | ||||
| 0,05 | ||||
| 0,1 | ±4.000 | ±137.52 | 0,001% | 0,01' |
| 0,2 | ||||
| 0,5 | ||||
| 1,0 | ±40.00 | ±999.9 | 0,01% | 0,1' |
| Ряд & разрешение измерения импеданса | ||||
| Ряд | Ряд измерения (Ω) | Разрешение | ||
| 5A | ±1.000 | 0,0001 | ||
| 1A | ±6.000 | 0,0001 | ||
| Ряд & разрешение измерения входа | ||||
| Ряд | Ряд измерения (госпожа) | Разрешение | ||
| 100V | ±9.9999 | 0,0001 | ||
| 57.7V | ±9.9999 | 0,0001 | ||
Особенности
1) Дисплей LCD
2) Тест коэффициента, ошибки коэффициента, ошибки фазового угла, импеданса, входа
3) Значения проверок данных все показаны
4) Использованный для испытывать трансформатора аппаратуры класса 1 до 0,01 с расклассифицированными настоящими 5A и 1A,
расклассифицированное напряжение тока 100V, 100V√3V
5) Ошибка фазового угла ошибки & коэффициента дисплея всех тестовых точек под расклассифицированной тяготой или нижним пределом
настоящее тяготы 1%-120% расклассифицированное или 20%-120% расклассифицированное напряжение тока
Дизайн для вариантов
