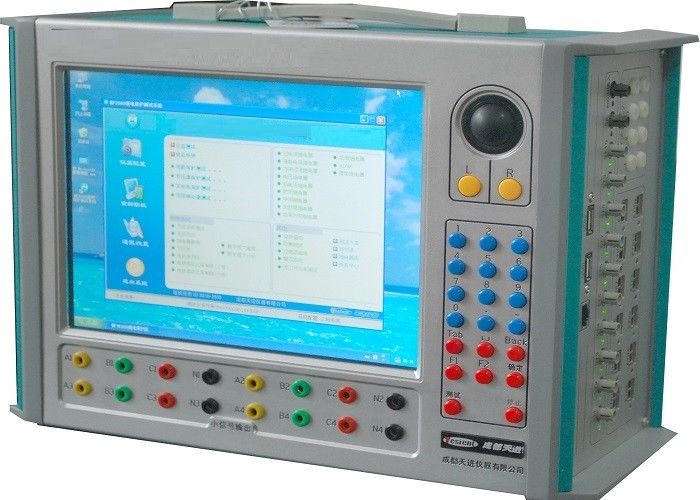

Испытательное оборудование реле защиты IEC61850

Испытательная система реле предохранения от цифров

Краткое введение

1) можно использовать в IEC61850 основало подстанцию
2) консервная банка вывела наружу IEC 61850-9-2LE, сообщения IEC60044-7/8 так же, как получает и отправляет сообщения ГУСЫНИ
3) с открытым протоколом, сообщения SMV и ГУСЫНИ поддерживают гибкую конфигурацию и получают безшовными
интеграция с продуктами любого изготовителя
4) цифровой данное основанный на IEC 61850
5) может также вывести наружу небольш-сетноой-аналогов сигнал 0-5V
6) вход и выход изделий поддержек трудный для того чтобы удовлетворять требования средн-низкого предохранения от напряжения тока
приборы в цифровых подстанциях
7) цифровой данное различных сочетаний из и небольш-сетноой-аналогов выход сигнала
8) оборудование бинарн-в и оборудование бинарное-вне и ГУСЫНЯ, могут быть осуществлены простой конфигурацией
9) Небольш-сетноой-аналогов сигнал может иметь общую точность 0,05% типичного
10) может обеспечить решения теста для приборов предохранения от реле с различными методами вход-выхода
11)  С симуляциями анормалного отростчатого слоя, образец потерял рамки, устанавливая фактор канала качественный,
etc., тестер реле может обеспечить детальное решение для определять правильность слоя IEDs залива

Основные функции
1) 8 пар портов SMV и ГУСЫНИ; множественные наборы SMV и ГУСЫНИ можно установить к этим же
оптически порт и также можно установить к различным оптически портам; оптически серийный порт 10 для входного сигнала FT3
и порт выввода и ввод кодов IRIG-B
2) интегрирует функцию критерия оптически цифрового теста и небольшого сигнала сетноую-аналогов, и может также подключить с внешним
усилитель силы течения и напряжения тока
3) поддержки 8 каналов независимого пробуя выхода сообщения значения (SMV) в соответствии с
Спецификация IEC 60044-8 (FT3), 1 входной сигнал канала; поддерживает одновременную/асинхронную передачу
режим, поддерживает множественные тарифы передачи
4) поддержки 8 каналов попробованного выхода сообщения значения (SMV) в соответствии с IEC 61850-9-2
спецификация, и выход пунктов забора на равных интервалах, полно исполняют самые последние стандарты решетки государства
5) поддержки 12 выхода ГУСЫНИ, 8 входных сигналов ГУСЫНИ, его можно установить в любом оптически порте; ГУСЫНЯ
поддерживает одноточечный, двойной пункт, время, плавающую запятую, объединенный тип
6) оно может установить индивидуально качественный бит для каждого канала
7) оно может сымитировать задержку MU
8) оно имеет виртуальную терминальную функцию критерия
9) оно имеет функцию oscillography сообщения, оно может получить и разбирать попробованные сообщения значения (SMV) внутри
соответствие с IEC 61850-9-2, сообщения ГУСЫНИ, и осуществить испытывать само-петли выхода прибора;
оно может также получить сигнал волокна от сливать блоки (MU) или другое IEDs и показывает свою форму волны, амплитуду,
угол и частота в реальное временя
10) сильная функция показателя сообщения, сообщение на линии сигнале тревоги и автономный анализ сообщения
11) Сообщение ГУСЫНИ поддержки множественное получая или отправляя
12) Получая и отправляя порты SMV и ГУСЫНИ можно произвольно установить, оно можно установить
отправку и получить на таком же оптически порте, и можно также установить как независимый приемопередатчик.
13) Он может проанализировать совершенно файлы модели защиты (ICD, CID, SCD, etc.) для того чтобы осуществить конфигурацию течения
и выбор канала напряжения тока, пропорциональные коэффициенты, номер ASDUs, частота отсчетов, ГУСЫНЯ
информация, etc., к просто и удобно снабжают защиту испытывая и улучшить эффективность работы
14) С функцией критерия сообщения рамки падения, из шага, пункт летая, неправильный заказ, установил качественное инвалидное, неправильное значение
15) С GPS, IRIG-B, функция времени синхронизации IEEE1588
16) С автоматической функцией тарировки прибора переноса автобуса
17) 12 канала небольшого выхода аналогового сигнала, его можно использовать для того чтобы испытать защитное реле который получают аналог
сигналы от различного электронного трансформатора; или соединитесь с усилителями силы для того чтобы сделать сравнительные испытания
обычная защита и цифровая защита
18) 8 пар входных сигналов, 4 пары выходов, 4 пары быстрых выходов, сообщения ГУСЫНИ, полного короткозамкнутого витка
испытывать для защиты
19) Функции обильного программного обеспечения испытывая, он может испытать все виды приборов предохранения от микрокомпьютер-основания
как предохранение от линии защиты, предохранения от автобусной линии, предохранения от трансформатора, генератора и трансформатора,
также, как автоматическое оборудование переноса автобуса
20) Воспроизведение формы волны формата поддержек стандартное COMTRADE;

Технические параметры
