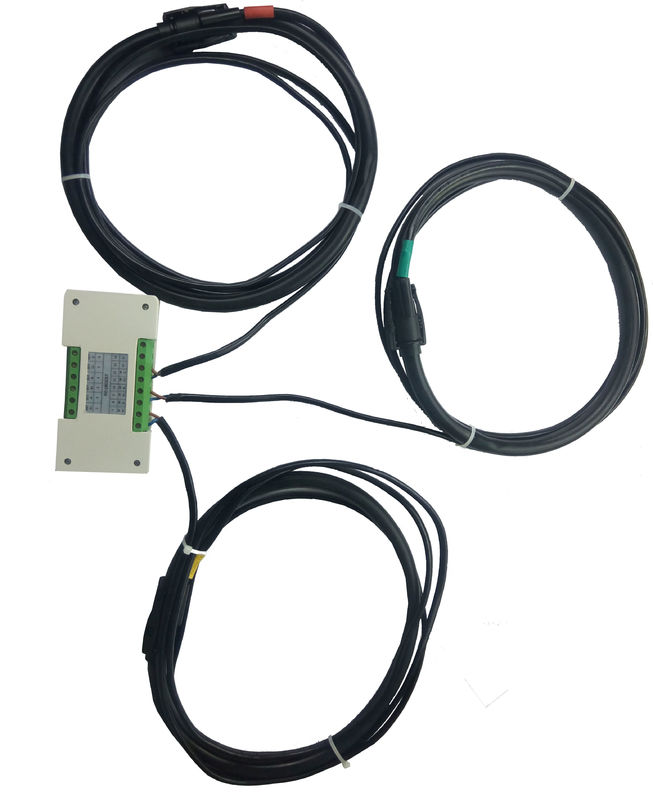

6000A катушки Rogowski класса 1,0 контроль гибкой онлайн

Катушки Rogowski серии MH-RC01 зонд AC гибкой настоящий (датчик)

СПЕЦИФИКАЦИИ

Катушка Rogowski (гибкая)

Участок/ряд: 3 участка, переменная 0-300% из расклассифицированного течения входного сигнала

Расклассифицированный ряд входного сигнала: 250 Amp 5 000 Amp (или подгонянный) доступный

Выход: 0,333 v на расклассифицированном течении (до 5 v доступных)

Точность: ±1%

Точность участка (45-65HZ): < 0="">

Точность участка (45-2500HZ): соответствуйте IEC60044-8: стандарт 2002

Гармоничное измерение может быть до 51 раз

Интегратор

Электропитание: 9-36 VDC или AC 110-240V (или подгонянный)

Кабель выхода к интегратору: 2m

Зонд

Длина/диаметр: 610mm/12mm (или подгонянный)

Номер детали и оценка

Соединение

Терминал 1 OUT+ участка a

Терминал 2 из участка a

Терминал 3 OUT+ участка b

Терминал 4 из участка b

Терминал 5 OUT+ участка c

Терминал 6 из участка c

Терминал 7 IN+ участка a

(Соедините коричневый провод зонда с желтой маркировкой и обозначенным участком a)

Терминал 8 В участке a

(Соедините голубой провод и слой защищать зонда с желтой маркировкой

и обозначенный участок a)

Терминал 9 IN+ участка b

(соедините коричневый провод зонда с зеленой маркировкой и обозначенным участком b)

Терминал 10 В участке b

(соедините голубой провод и слой защищать зонда с зеленой маркировкой и

Обозначенный участок b)

Терминал 11 IN+ участка c

(соедините коричневый провод зонда с красной маркировкой и обозначенным участком c)

Терминал 12 В участке c

(соедините голубой провод и слой защищать зонда с красной маркировкой

и обозначенный участок c)

Сила терминала 13 + (DC 9-36V)

Сила терминала 14 - (DC 0V)
