| Класс точности: | 0,05 | Объект теста: | цифровой (электронный) VT CT |
|---|---|---|---|
| Функция критерия: | Ошибка коэффициента, ошибка фазового угла, тест… etc полярности | Входной сигнал ввода аналога: | 0-10V (пик) |
| Применение: | Умная подстанция, производитель CT PT | Совместимый: | с протоколом IEC61850 |
| Выделить: | 0.05 Substation Test Equipment,05 испытательного оборудования подстанции,испытательное оборудование подстанции 10V |
||

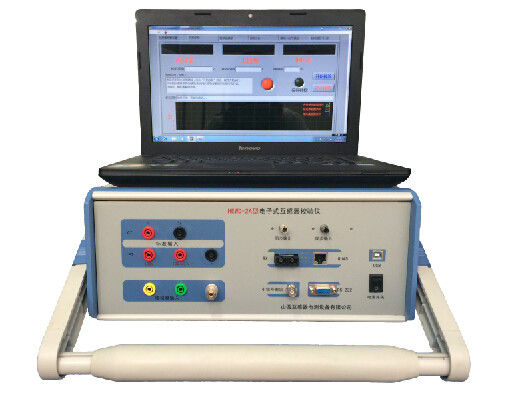

Электронный (цифров) калибратор HEWD-2A CT &PT
Технические параметры
| Основное расклассифицированное измерение напряжения тока | до 500KV |
| Основное расклассифицированное настоящее измерение | 5-5000A, изготовление на заказ доступное |
| Стандартный сигнал ввода | |
| Входной сигнал напряжения тока | 0-120%Un, Un=100V, 100/√3V. Изготовление на заказ доступное |
| Настоящий входной сигнал | 0-120%In, In=1A или 5A. Изготовление на заказ доступное |
| Входной сигнал ввода аналога | 0-10V (максимальное значение) |
| Небольшой выход сигнала (волны синуса) | 0-4V (значение RMS) |
| Класс точности | |
| Ошибка коэффициента | <0> |
| Фазовое рассогасование | <2> |
| Абсолютная задержка | <1> |
| Дрожание задержки | <0> |
| Интерфейс стекловолокна ST (одна группа) | |
| Сила стекловолокна передавая | >-6dBm |
| Оптически получая чувствительность | -38dBm |
| Сигнал синхронизации | |
| Оптически входной сигнал & выход синхронизации PPS | 4Nos |
| Оптически входной сигнал & выход синхронизации IRIG-B (DC) | 4Nos |
| Точность времени выхода синхронизации | лучший чем 100ns |
| Поставка входного сигнала | AC220V±10%, 50/60HZ, расход энергии более менее чем 20W |
| Условия труда | температура 0℃~+55℃/Humidity ≤90% |
| Размер & вес | 360*400*160mm/7.5kgs |
Основные особенности
1. Тест ошибки цифрового данного электронного (цифрового) CT/PT
1) Коэффициент и тест фазового рассогасования
2) Совместимый с протоколом IEC61850-9-1, IEC61850-9-2, IEC61850-9-2LE и IEC60044-FT3
3) Совместимый с различными интерфейсами стекловолокна
4) Анализ голографии сообщения IEC61850-9-1/IEC61850-9-2
5) Записывая данные по ошибки тестовой точки и дознание данных/магазин/печать программным обеспечением
2. Тест ошибки аналогового выхода электронного (цифрового) CT/PT и обычного CT/PT
1) Коэффициент и тест фазового рассогасования цифрового CT/PT
2) Коэффициент и тест фазового рассогасования обычного CT/PT путем преобразовывать в сигнал напряжения тока до конца
стандартный конвертер
3. До класса цифрового CT/PT теста 0.2S
4. Аналог небольшого выхода сигнала
5. Анализ гармоничной волны входного сигнала цифрового CT/PT под тестом, поколением кривой спектра,
показатель содержания каждый раз гармоника (до гармоники 50times), и вычисление гармоничного искажения.
6. Анализ параметров значения RMS (амплитуда, участок, частота и etc) сигнала входного сигнала стандартного
7. Показывая форма волны в реальном времени выхода, стандартная форма волны сигнала, полярность, состояние синхронизации и процент
значение под тестовой точкой CT/PT под тестом
8. Тест полярности и задержки по времени цифрового CT/PT путем использование встроенного кода PPS (ИМПа ульс в секунду) и b
вывести наружу сигнал синхронизации
9. Деятельность планшетом через программное обеспечение ПРИЛОЖЕНИЯ (опционное)
10. Соответствие EMC со стандартным IEC60044-8
11. Программное обеспечение ПК
1) Дружелюбное HMI и ясные интерфейсы
2) Автоматически сохранить проверки данных и произвести отчет по испытанию
